TYPV3-1000 T1
所屬類別：T1級直流電涌保護器（10/350μs）
一級加二級1000VDC光伏直流防雷器 12.5kA
咨詢電話：+86-577-62770026
電子郵件：andy.xu@tycotiu.com
PDF下載
性能特點：
一級加二級直流浪涌保護器
帶狀態指示
最大持續工作電壓UC：1000VDC
雷電沖擊電流(10/350us): 12.5kA

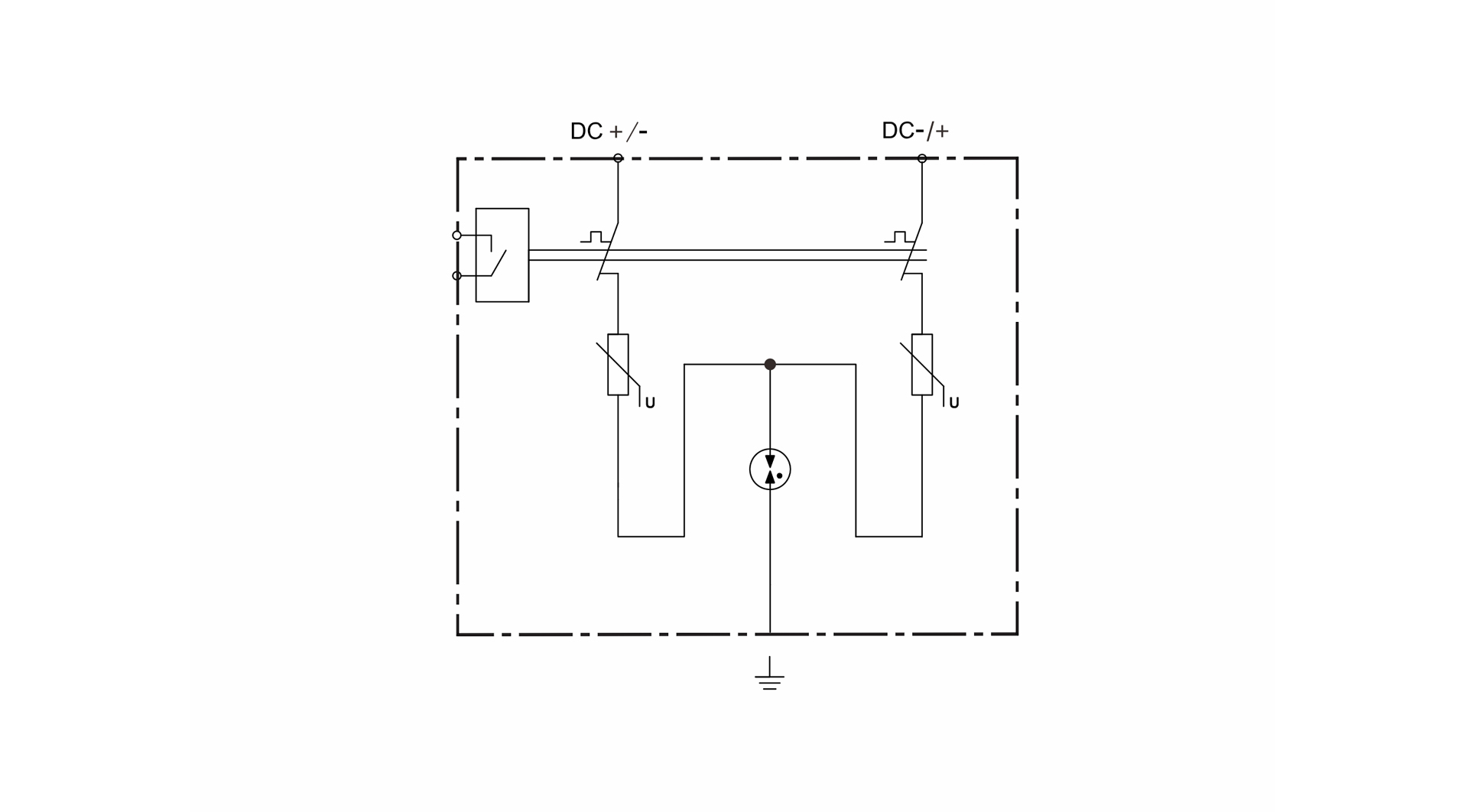

核心部件：高能MOV、GDT
符合IEC 61643-31和EN 61643-31標準
詳細參數：
型號
TYPV3-1000 T1
根據EN61643-31分類
Type 1+2
根據IEC61643-31分類
Class I+II
最大持續工作電壓
Ucpv
1000V DC
標稱放電電流 (8/20μs)
In
20kA
最大放電電流 (8/20μs)
Imax
50kA
電壓保護水平
Up
≤4.0kV
響應時間
tA
≤25ns
工作溫度范圍
Tu
-40℃-80℃
工作狀態指示
綠色/紅色
最小導線截面積
4mm2
最大導線截面積
35mm2

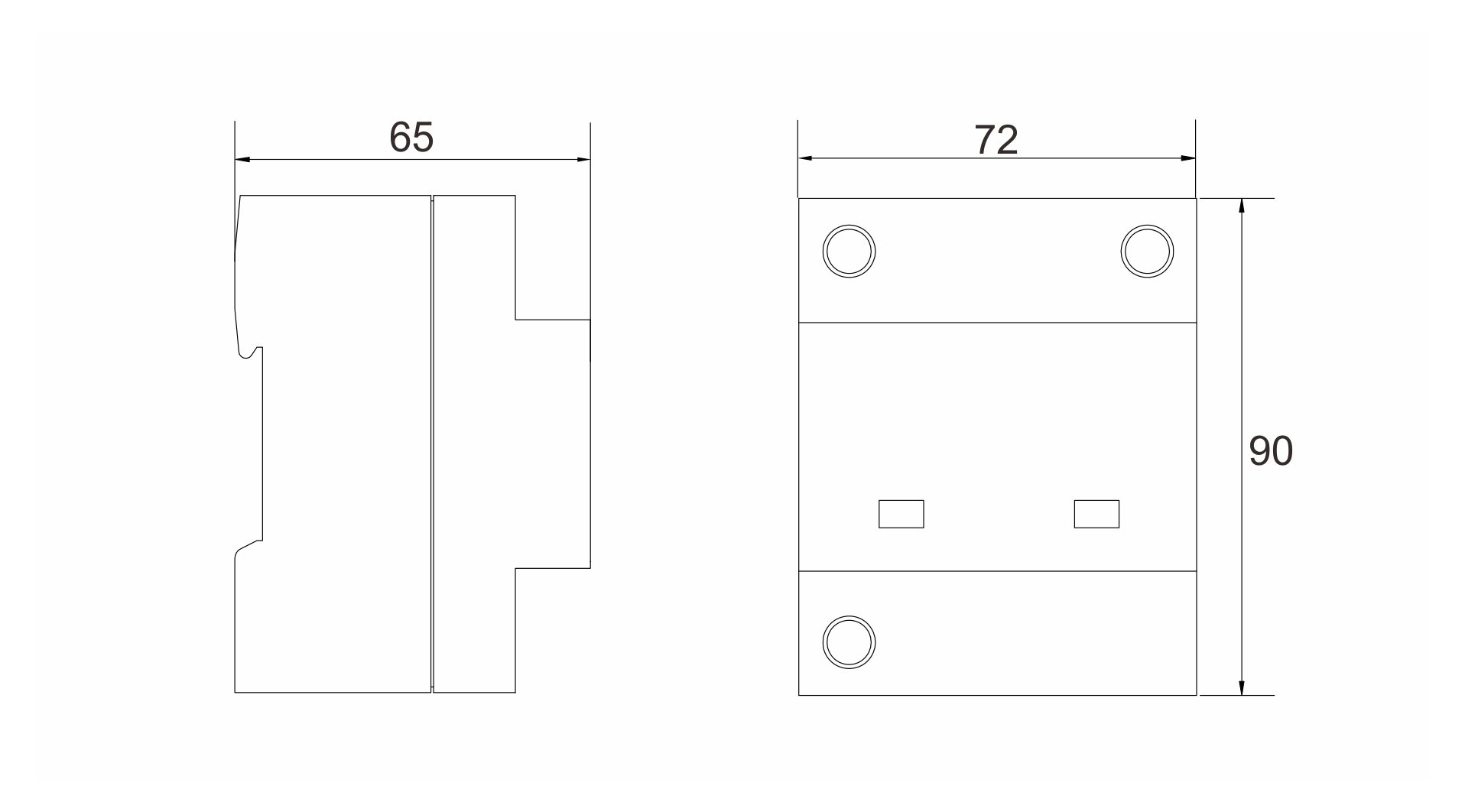

安裝方式
35mm 標準導軌
外殼材料
熱塑性材料（阻燃等級UL94-V0）
保護等級
IP20
雷電沖擊電流 (10/350us)
Iimp
12.5kA
應用范圍：
適用于太陽能光伏發電等直流電源系統的防雷保護
用于保護光伏系統免受直接和間接雷擊的損害
安裝及維護：
應由專業操作人員進行安裝
須并聯安裝在直流系統中
窗口顯示紅色時，為故障狀態，需要快速更換
